Comprensión de los engranajes planetarios: función, mecanismo y relaciones de reducción

¿Qué es un engranaje planetario?

Engranajes planetariosson un tipo de sistema de engranajes caracterizado por un engranaje central, conocido como planeta, que está rodeado por múltiples engranajes más pequeños, llamados satélites. Estos engranajes planetarios están montados sobre un soporte móvil y engranan con un engranaje de anillo exterior, también conocido como anillo. La disposición única de estos engranajes permite la transmisión de par y movimiento de rotación de una manera altamente eficiente y compacta.

Los sistemas de engranajes planetarios se han utilizado ampliamente en diversas industrias debido a su versatilidad y alto rendimiento. Su diseño permite una alta densidad de par, lo que significa que pueden transmitir una cantidad significativa de par en relación con su tamaño. Esto los hace ideales para aplicaciones donde el espacio es limitado pero se requiere un par elevado, como en transmisiones de automóviles, maquinaria industrial e incluso en aplicaciones aeroespaciales.

Los principales componentes de un sistema de engranajes planetarios incluyen:

Engranaje solar: El engranaje central alrededor del cual giran los engranajes planetarios. Por lo general, impulsa el sistema y está conectado al eje de entrada.

Engranajes planetarios: Estos son los engranajes más pequeños que giran alrededor del engranaje solar. Por lo general, están montados sobre un soporte móvil y engranan tanto con el engranaje solar como con la corona.

Portador de planetas: Este es el componente que mantiene los engranajes planetarios en su lugar. El propio portador puede girar y, a menudo, sirve como eje de salida en muchos sistemas de engranajes planetarios.

Corona dentada (anillo): El engranaje exterior con dientes internos que engranan con los engranajes planetarios. La corona dentada suele ser estacionaria en muchos diseños, aunque en algunas configuraciones también puede girar.

¿Cómo funcionan los engranajes planetarios?

Los engranajes planetarios funcionan basándose en la interacción entre el engranaje solar, los engranajes planetarios y la corona. El movimiento de estos componentes es lo que define el funcionamiento de un sistema de engranajes planetarios. Aquí hay un desglose paso a paso de cómo funcionan los engranajes planetarios:

Distribución de entrada y par: El engranaje solar, conectado al eje de entrada, recibe energía y comienza a girar. Cuando el planeta gira, impulsa los engranajes planetarios que están dispuestos a su alrededor. Los satélites, a su vez, engranan con la corona. Según la versión, el portasatélites o la corona dentada están fijos y el otro sirve como salida.

Multiplicación de par: A medida que los engranajes planetarios giran alrededor del engranaje solar, transfieren torque del engranaje solar a la corona o al portasatélites. La distribución del par entre los múltiples engranajes planetarios permite la multiplicación del par, que es uno de los beneficios clave de un sistema de engranajes planetarios. Esto significa que el sistema puede entregar más torque a una velocidad más baja, lo que lo hace altamente eficiente para tareas que requieren potencia a menores RPM.

Relación de reducción: La relación de reducción en un sistema de engranajes planetarios está determinada por el número de dientes de los engranajes. Específicamente, es la relación entre el número de dientes de la corona y el número de dientes del planeta. Esta relación define cuánto se reduce la velocidad y cuánto se aumenta el par a medida que la potencia se transmite a través del sistema.

Versatilidad en Configuraciones: Una de las ventajas más importantes de los engranajes planetarios es su capacidad para ofrecer múltiples configuraciones de salida. Dependiendo de qué componente se mantiene estacionario (el engranaje solar, la corona o el portasatélites), el sistema puede proporcionar diferentes tipos de salida: reducción de velocidad, aumento de velocidad o incluso inversión de dirección. Esta versatilidad hace que los engranajes planetarios sean adecuados para una amplia gama de aplicaciones, desde dispositivos mecánicos simples hasta maquinaria compleja.

Por ejemplo, en un típico reductor de engranajes planetarios Utilizado en una transmisión automotriz, el eje de entrada hace girar el engranaje solar. Los engranajes planetarios, sostenidos dentro del portasatélites, giran alrededor del engranaje solar y transfieren el movimiento a la corona. Si la corona dentada está fija, el portasatélites, que está conectado al eje de salida, girará, proporcionando una velocidad reducida pero un par mayor. Por el contrario, si el portasatélites está fijo, la corona dentada girará, ofreciendo una característica de velocidad-par diferente.

¿Cuál es la relación de reducción de los engranajes planetarios?

La relación de reducción en un sistema de engranajes planetarios es un factor crítico que determina la velocidad de salida y el par del sistema en relación con la entrada. La relación de reducción se calcula en función del número de dientes del engranaje planetario y de la corona.

Esto significa que por cada cuatro rotaciones de la entrada (engranaje solar), la salida (portaplanetas o corona) realizará una rotación completa, reduciendo efectivamente la velocidad en un factor de cuatro y aumentando el par en el mismo factor.

Los sistemas de engranajes planetarios pueden lograr una amplia gama de relaciones de reducción, según los requisitos específicos de la aplicación. Una relación de reducción más alta significa mayor torque y menor velocidad, lo cual es ideal para aplicaciones de servicio pesado donde se necesita alta potencia a bajas velocidades. Por otro lado, una relación de reducción más baja da como resultado una velocidad más alta y un par más bajo, adecuado para aplicaciones que requieren velocidades de rotación rápidas.

Aplicaciones y ventajas de los reductores de engranajes planetarios

Reductores de engranajes planetarios, también conocidos como reductores planetarios, se utilizan ampliamente en diversas industrias debido a su tamaño compacto, alta eficiencia y capacidad para manejar cargas de alto torque. Algunas aplicaciones comunes incluyen:

Transmisiones automotrices: Los sistemas de engranajes planetarios son un componente fundamental en las transmisiones automáticas, donde proporcionan las relaciones de transmisión necesarias para diferentes condiciones de conducción. La capacidad de cambiar sin problemas entre diferentes relaciones de transmisión sin interrumpir el flujo de potencia es una de las razones por las que se prefieren los engranajes planetarios en esta aplicación.

Maquinaria Industrial: En aplicaciones industriales, los reductores planetarios se utilizan en maquinaria que requiere un par elevado a bajas velocidades, como sistemas transportadores, mezcladoras y maquinaria pesada. Su capacidad para ofrecer un par constante en un formato compacto los hace ideales para estos entornos.

Robótica: En robótica, donde la precisión y la compacidad son cruciales, los reductores planetarios desempeñan un papel vital. Proporcionan el par necesario para impulsar brazos robóticos y otros componentes manteniendo la precisión y la eficiencia.

Aeroespacial: La industria aeroespacial también se beneficia de los sistemas de engranajes planetarios, particularmente en aplicaciones donde el peso y el espacio son críticos. Los engranajes planetarios se utilizan en sistemas como trenes de aterrizaje de aviones y superficies de control, donde es esencial un rendimiento confiable en condiciones de carga elevada.

Las ventajas de los reductores planetarios incluyen:

Alta densidad de par: Los engranajes planetarios pueden transmitir una cantidad significativa de par en relación con su tamaño, lo que los hace ideales para aplicaciones donde el espacio es limitado.

Diseño compacto: La disposición coaxial de los engranajes permite un diseño más compacto respecto a otros sistemas de engranajes, ahorrando espacio y reduciendo peso.

Alta eficiencia: Los sistemas de engranajes planetarios son muy eficientes y a menudo alcanzan eficiencias del 95% o más, lo que significa una pérdida mínima de energía durante el funcionamiento.

Versatilidad: La capacidad de configurar sistemas de engranajes planetarios para diferentes velocidades de salida y pares los hace versátiles para una amplia gama de aplicaciones.

En conclusión, los engranajes planetarios son una solución altamente eficiente y versátil para transmitir par y movimiento de rotación en diversas aplicaciones. Su diseño único permite compacidad, alta densidad de torque y adaptabilidad a diferentes necesidades operativas. Ya sea en transmisiones automotrices, maquinaria industrial o robótica, los reductores de engranajes planetarios ofrecen rendimiento y eficiencia confiables.

Recomendación

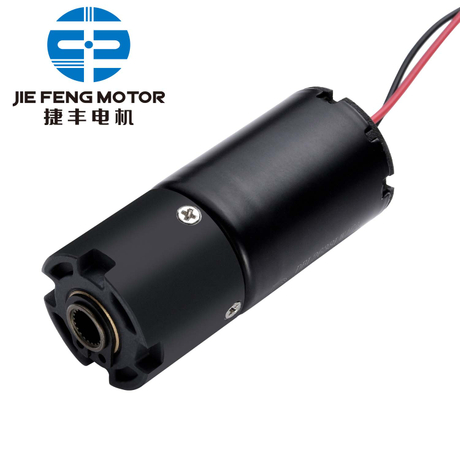

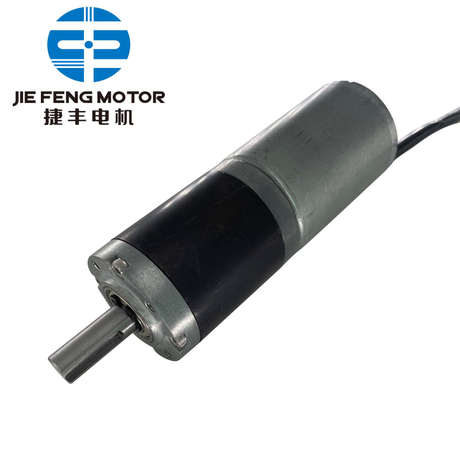

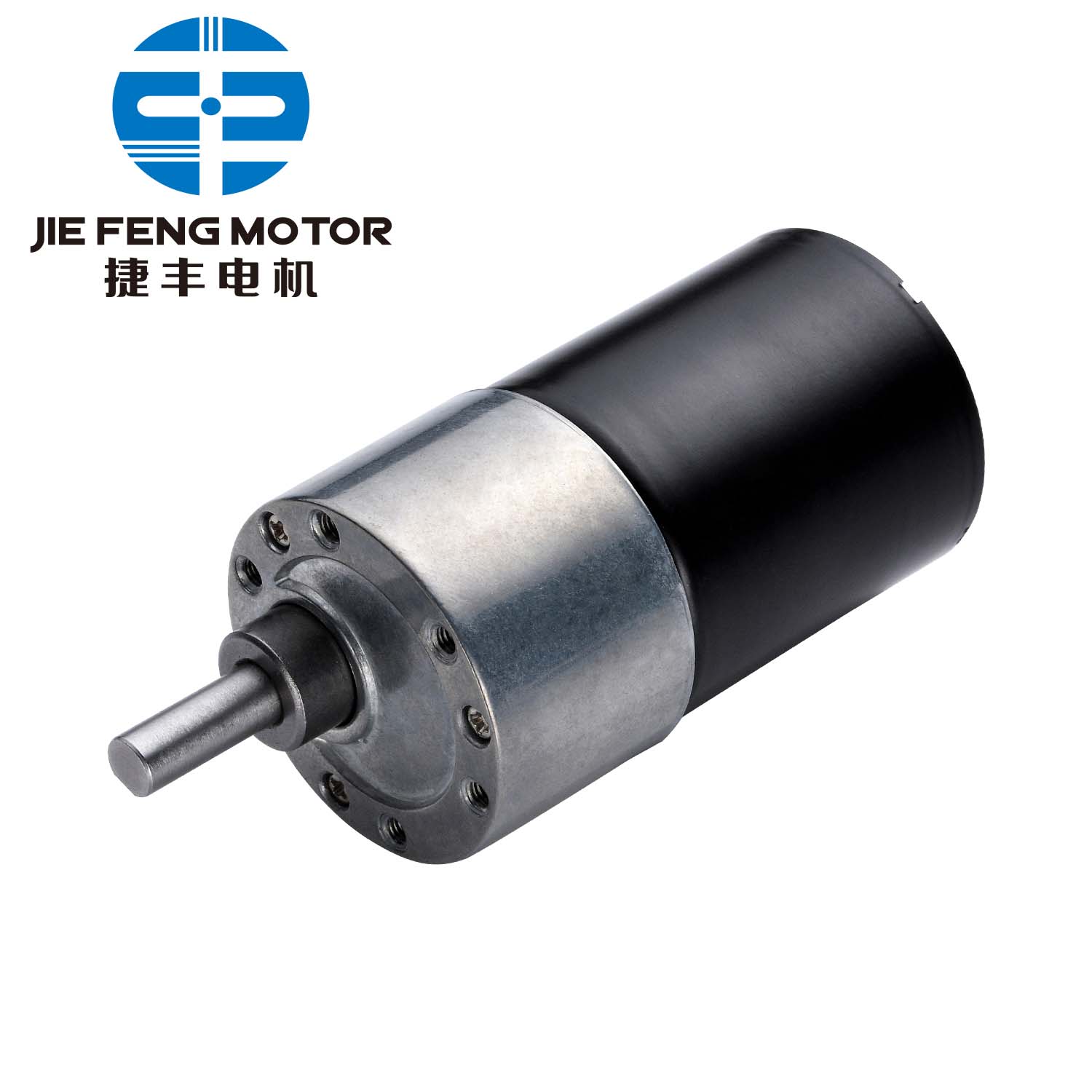

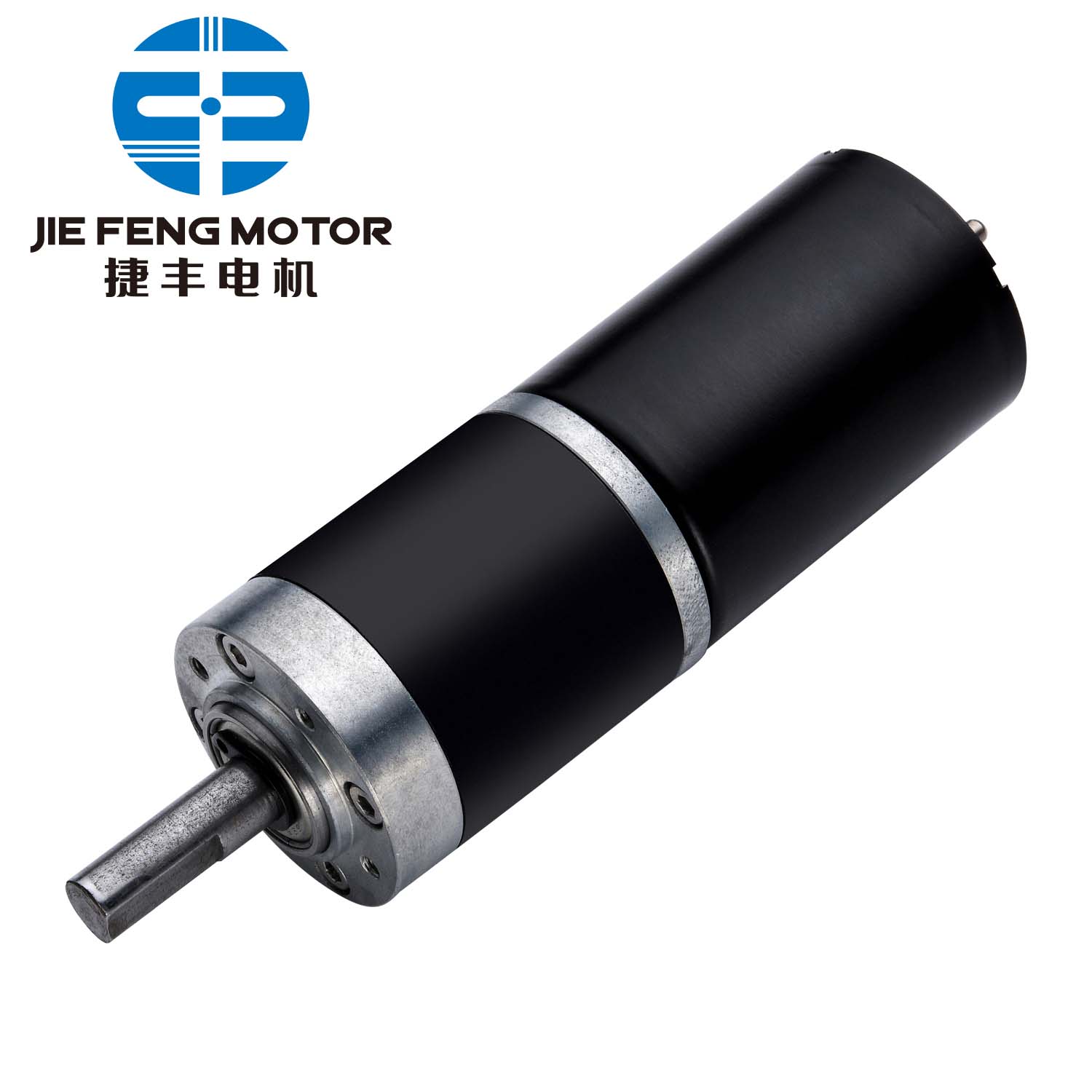

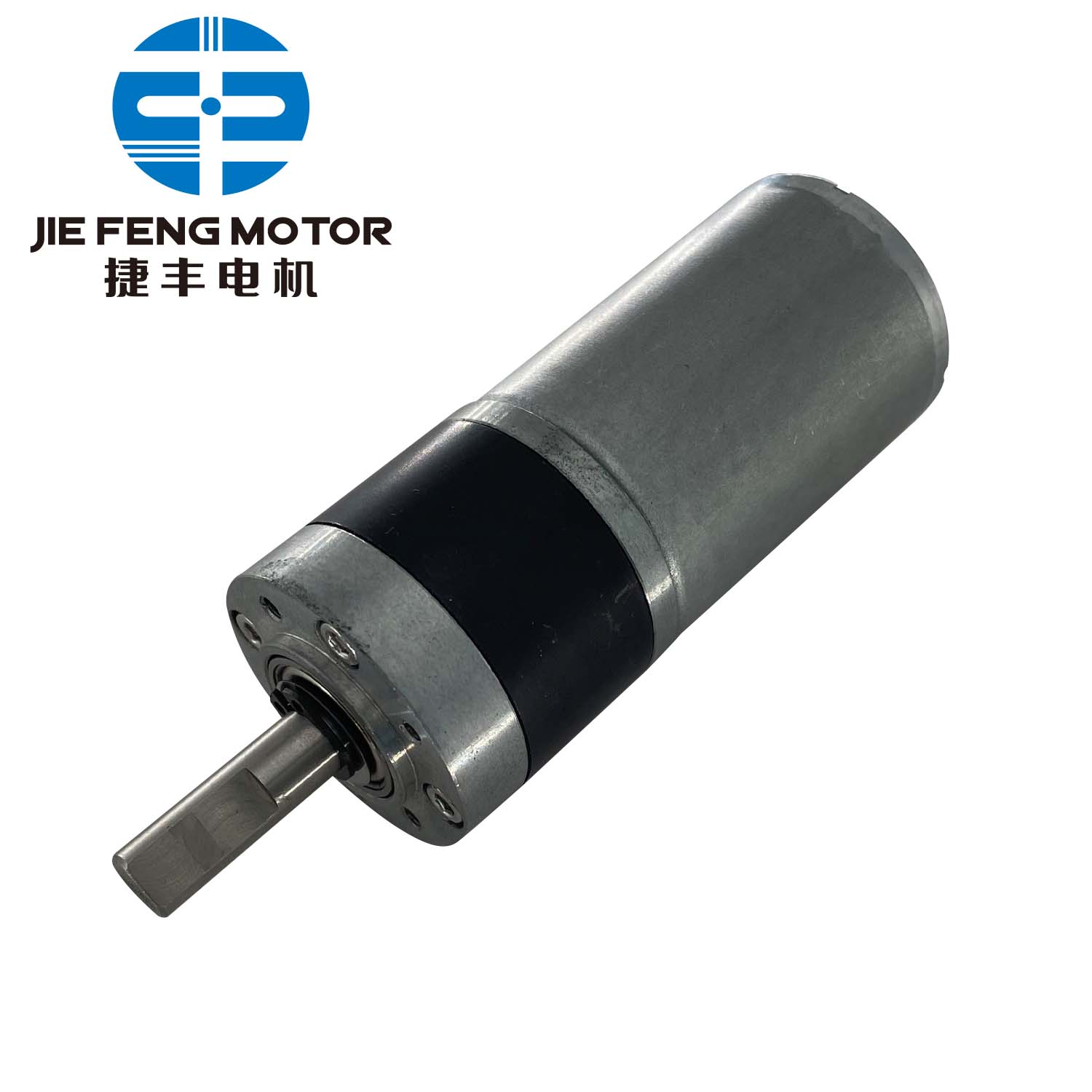

Para reductores de engranajes planetarios de alta calidad adaptados a sus necesidades específicas, considere Jiefeng, un proveedor líder de componentes mecánicos de precisión. Con un compromiso con la excelencia y la satisfacción del cliente, Jiefeng ofrece una gama de reductores planetarios diseñados para un rendimiento y una durabilidad óptimos. Para consultas y más información, comuníquese con Jiefeng en master@jiefengmotors.com
